控制器功能简介
一、系统特点
1.32-65536级灰度控制，可真实还原图像色彩和细节；
2.三基色独立亮度控制，使准确调整白平衡更加简单；
3.伽马矫正算法，更加符合人体视觉感光特性，显示色彩更充分、丰富，使设计者动画或视频效果体现；
4.支持120换帧频率以保证画面高清显示和3D显示需求；
5.采用以太网接口和UDP网络协议传输稳定，传输距离100米；
6.LCD显示模块及时显示控制器参数及状态；
7.控制器输出兼容TTL电平信号和差分信号双模式；
8.多种芯片控制集于一体，通过软件设置更改控制芯片类型、时钟频率、占空比、灰度级等参数；
9.双网络接口，可以实现控制器间级联，控制器自动检测，软件直观显示连接状态；
10.8端口输出，单口带载点数不受限制，由客户根据芯片特性自行测试；
11.支持双路备份，一个控制器坏或者网线断显示不受影响；
12.千/百兆自适应或者强制百兆可设，保证大点数的项目更稳定；
二、设计理念
1．千兆/百兆可选：适应不同的项目方案；
2．系统信号双向冗余：稳定性翻倍；
3．四色独立算法：节能，色彩；
4．同异步一体控制：联机优先，无联机信号自动切换脱机效果，实现视频源备份；
5．大型自主开发设计视频编辑、播放和布线设计软件：适应性更强，支持语言更多，开放度更高，使用于国内外各种异型屏、多屏、楼宇屏、像素灯屏等复杂应用；
6．支持IP分组功能，使用交换机并联方案：减少系统级联链长度提高稳定性；
7．支持光纤模块转换后的光纤传输；支持无线网络的传输和无线网桥的连接以及互联网远程控制；
8．系统支持自动、定时、节日预设效果播放；
9．支持主流32位、64位操作系统： windows 2000、 windows XP、 windows 7、windows 8等；
三、扩展性
1.可同、异步播放多种格式的视频和图片文件内容；
2.可安装目前所有Windows操作系统及支持各国语言；
3.播放软件留有充足接口以便和其他通用协议兼容，并支持客户个性化设计需求；
4.支持市面上所有主流串行数据接口的LED驱动芯片，如MBI6020、MBI6021、MBI6024、MBI6030、LPD6803、LPD8806、LPD1886、TM1803、TM1804、TM1829、TM1812、TLS3001、TLS3008、MY9221、MY9231、WS2801、WS2811、SM16716、BS0815、BS0901、BS0902、UCS8903、UCS3903、TI5971、GW6201、GW6202、GW6205、DMX512、DMX512-AP、UCS512等；
控制器外观及尺寸
一、产品图片

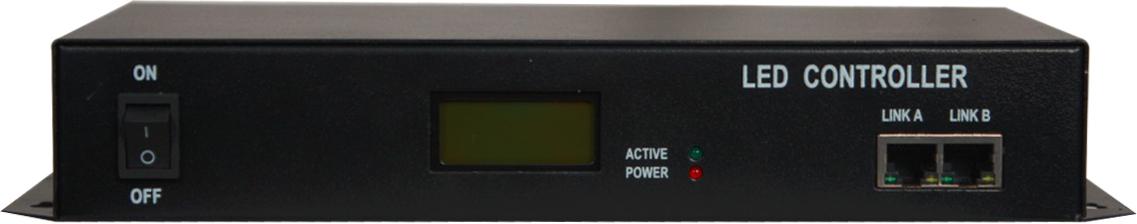

MR-208A正面图：

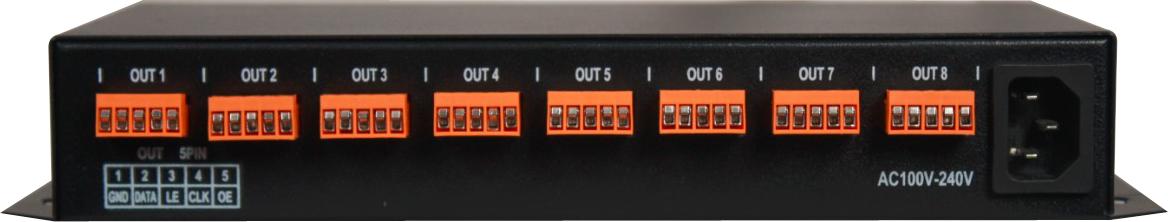

MR-208A背面图：

①:电源开关　　          ②:LCD显示屏　  ③:电源/通讯指示灯　　  ④:工作指示灯　
⑤⑥:自适应网络接口      ⑦:输出端口　    ⑧:电源接口

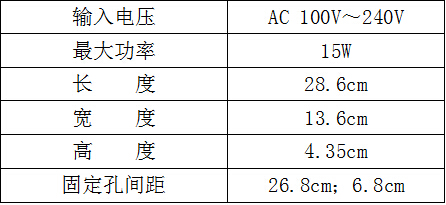

二、控制器基本参数表:


第三章 控制器安装说明
一、联机模式（与上位机电脑连接)

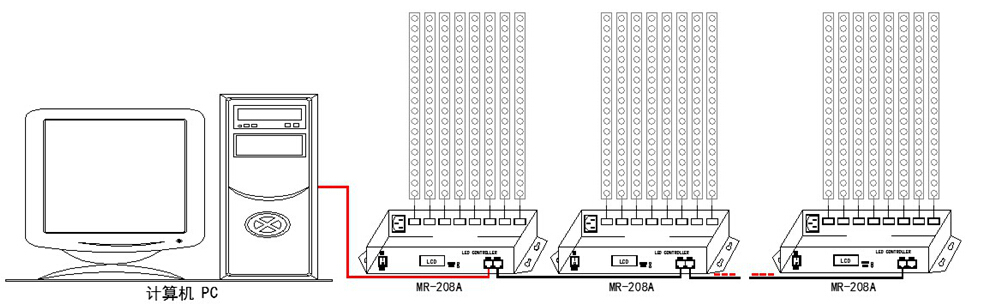

直接与电脑网口连接：

二、脱机模式
与脱机主控连接：

三、同、异步一体模式

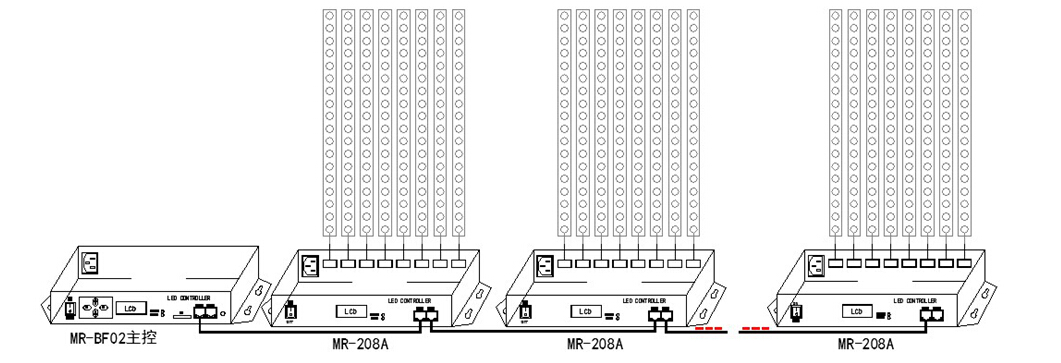

与电脑、脱机主控连接（选用此模式时，电脑联机优先工作，无联机信号自动切换播放脱机效果）：

三、输出接口线序                                      5P端子从左到右,信号依次

第四章　注意事项
网线线序
568B:橙白 　橙 　绿白 　蓝 　蓝白  绿  棕白   棕
568A:绿白　 绿 　橙白　 蓝 　蓝白　橙　棕白 　棕
控制器和脱机主控以及交换机这三种设备相互间采用交叉网线较好，即一头为568B,另一头为568A。
以上任意设备和电脑间网线用直通线，即两头同为568B或568A，切勿自己定义直通线序。
灯具到控制器的线材及接法：
 1.控制器输出端口到灯具之间如果距离过远时，建议用超五类以上屏蔽网线连接，接法为：
    橙色—DATA；绿色—CLK；其他的接GND（地）即可。
 2.切勿将缠绕在一起的两根线同时用来接信号，如橙和橙白同时接到数据上 。
