户外照明工程图示


户外照明工程介绍

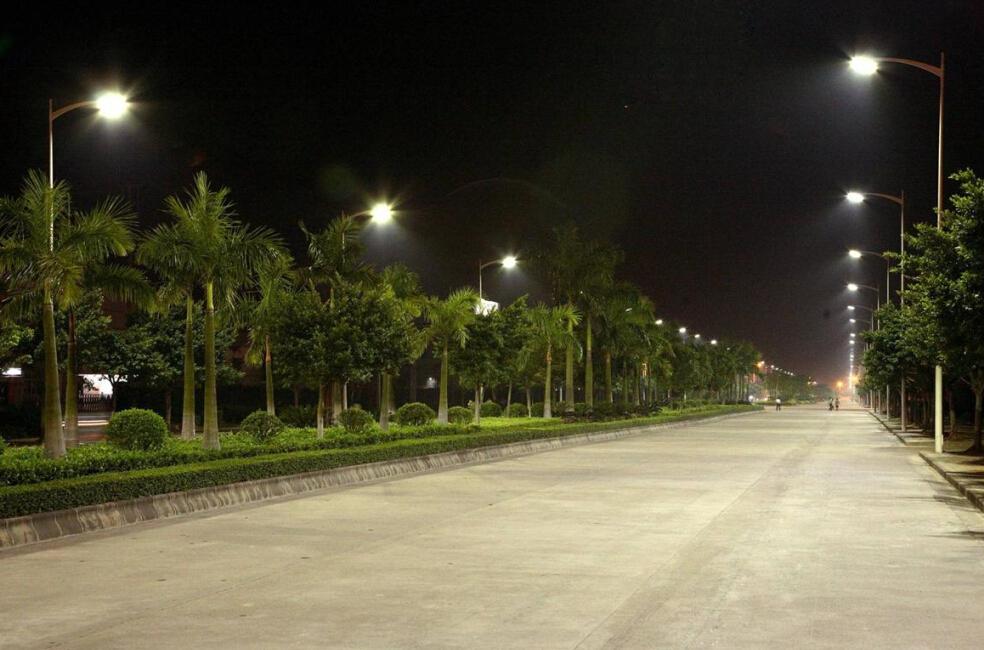

　　道路照明，在道路上设置照明器为在夜间给车辆和行人提供必要的能见度。道路照明可以改善交通条件，减轻驾驶员疲劳，并有利于提高道路通行能力和保证交通安全，此外，还可美化市容。

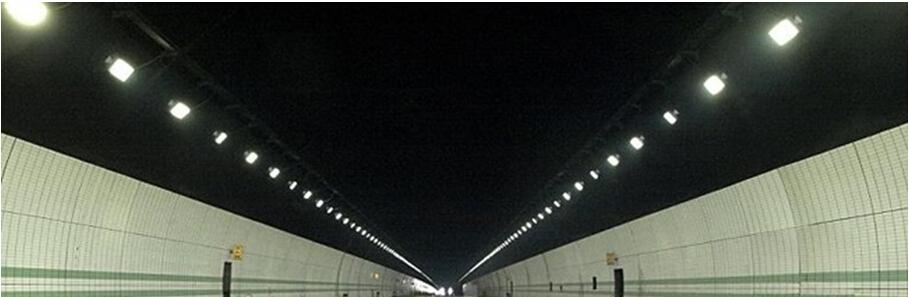

　　根据道路断面形式、宽度、车辆和行人的情况，照明器可采用在道路两侧对称布置、两侧交错布置、一侧布置、分隔岛双叉布置和路中央悬挂布置等形式。道路交汇区采用高杆照明方式。一般说来，宽度超过20米的道路、迎宾道路，可考虑两侧对称布置；道路宽度超过15米的，可考虑两侧交错布置；较窄的道路可用一侧布置。在道路交叉口、弯道、坡道、铁路道口、人行横道等特殊地点,一般均布设照明器,以利于驾驶员和行人识别道路情况，其亮度标准也较高。在隧道内外路段和从城区街道到郊区公路的过渡路段的照明，则要考虑驾驶员的眼睛对光线变化的适应性。照明器的功率、安装高度、纵向间距是配光设计的重要参数。组合好这三个因素，可得到满意的照明效果。



户外照明工程注意事项
　　今后道路照明的发展方向是注意节约能源，选用发光效率高的光源改装现有道路照明，逐步更换目前大量使用着的小白炽灯。随着新光源的出现，道路照明器安装高度趋于加高，纵向间距趋于增大。

《城市道路照明设计标准》（CJJ45-2006）
 　　城市道路照明评价指标：机动车交通道路照明应以路面平均亮度(或路面平均照度)、路面亮度总均匀度和纵向均匀度(或路面照度均匀度) 、眩光限制、环境比和诱导性为评价指标；人行道路照明应以路面平均照度、路面最小照度和垂直照度为评价指标。


                                                                                                     机动车交通道路照明标准值
　　
        除去上述要求外，对照明装置的其他要求：
　　快速路、主干路必须采用截光型或半截光型灯具；次干路应采用半截光型灯具；支路宜采用半截光型灯具。
　　（截光型灯具：灯具的最大光强方向与灯具向下垂直轴夹角在0°～65°之间，90°角和80°角方向上的光强最大允许值分别为10cd/1000lm和30cd/1000lm的灯具。且不管光源光通量的大小，其在90°角方向上的光强最大值不得超过1000cd。）

　　（半截光型灯具：灯具的最大光强方向与灯具向下垂直轴夹角在0°～75°之间，90°角和80°角方向上的光强最大允许值分别为50cd/1000lm和100cd/1000lm的灯具。且不管光源光通量的大小，其在90°角方向上的光强最大值不得超过1000cd。）
