第一章 控制器功能简介
一、系统特点
1. 控制器输出支持标准USITT DMX512/1990通用协议和扩展DMX512协议；
2. 三基色独立亮度控制，使精确调整白平衡更加简单有效；
3. 精准伽马矫正算法，更加符合人体视觉感光特性，显示色彩更充分，丰富。使设计者动画或视频效果完美体现；
4. 最大支持120换帧频率以保证画面高清显示和3D显示需求；
5. 采用以太网接口和UDP网络协议传输稳定，最大传输距离100米；
6. LCD显示模块及时显示控制器参数及状态；
7. 双网络接口，可以实现控制器间级联；控制器自动检测，软件直观显示连接状态；
8. 8端口输出，单口输出标准512通道，扩展协议带载点数由客户根据芯片特性自行测试；
9. 支持双路备份，一个控制器坏或者网线断显示不受影响；
10. 千/百兆自适应或者强制百兆可设，保证大点数的项目更稳定；

二、 设计理念

1． 千兆/百兆可选：适应不同的项目方案；

2． 系统信号双向冗余：稳定性翻倍；

3． 四色独立算法，节能环保，色彩纯正；

4． 同异步一体控制：联机优先，无联机信号自动切换脱机效果，实现视频源备份；

5． 大型自主开发设计视频编辑、播放和布线设计软件：适应性更强，支持语言更多，开放度更高，使用于国内外各种异型屏、多屏、楼宇屏、像素灯屏等复杂应用；

6． 支持IP分组功能，使用交换机并联方案：减少系统级联链长度提高稳定性；

7． 支持光纤模块转换后的光纤传输；支持无线网络的传输和无线网桥的连接以及互联网远程控制；

8． 系统支持自动、定时、节日预设效果播放；

9． 支持主流32位、64位操作系统： windows 2000、 windows XP、 windows 7、windows 8等；

三、扩展性

1. 可同、异步播放多种格式的视频和图片文件内容；

2. 可安装目前所有Windows操作系统及支持各国语言；

3.  播放软件留有充足接口以便和其他国际通用协议兼容，并支持客户个性化设计需求；

第二章 控制器外观及尺寸

一、产品图片

MR-208DW正面图：

①:电源开关　　          ②:LCD显示屏　  ③:电源/通讯指示灯　　  ④:工作指示灯　

⑤⑥:自适应网络接口      ⑦:输出端口　    ⑧:电源接口

  二、控制器基本参数表:

第三章  控制器安装说明

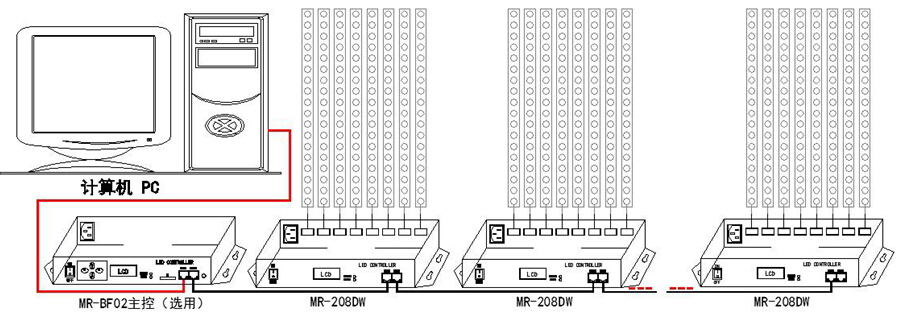

一、联机同步模式（与上位机电脑连接)

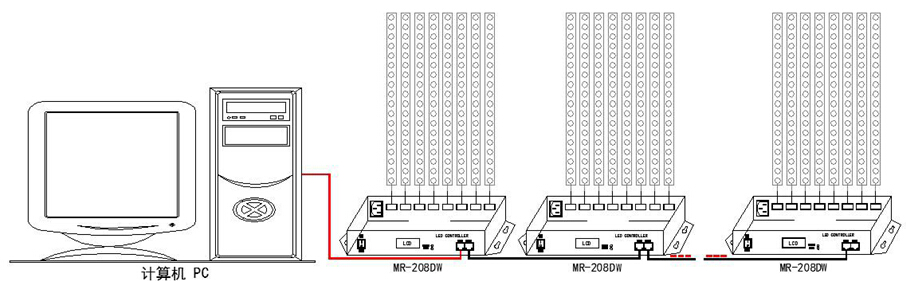

直接与电脑网口连接：

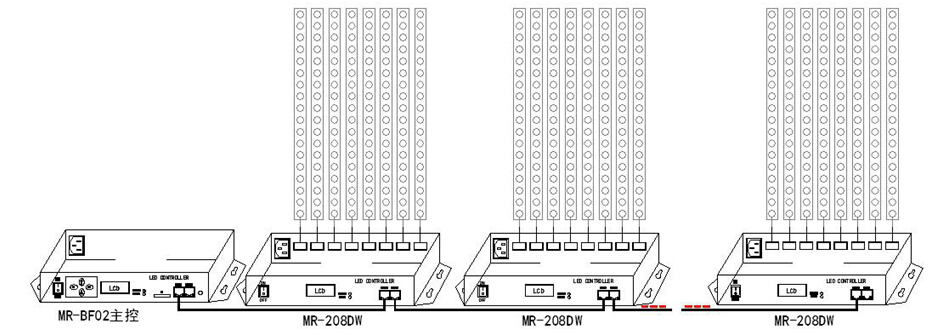

二、脱机异步模式

与脱机播放器连接：

三、同、异步一体模式

与电脑、脱机主控连接（选用此模式时，电脑联机优先工作，无联机信号自动切换播放脱机效果）

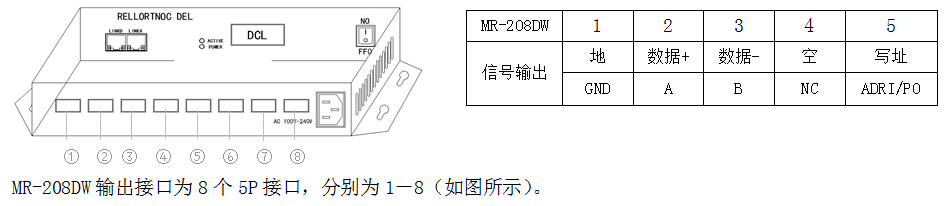

三、输出接口线序                                    5P端子从左到右,信号依次

第四章 写地址码说明　

1 安装Mr Playe软件（MP_1424版本以上），在安装前关闭电脑上安装的所有防火墙！（比如瑞星，360，以及windows自带的防火墙），因为我们的系统可以侦测到系统的连接状态，系统会向电脑反馈数据，防火墙会认为是对电脑攻击进行屏蔽导致系统连接有误！

2 LED屏参数以及硬件参数设置：

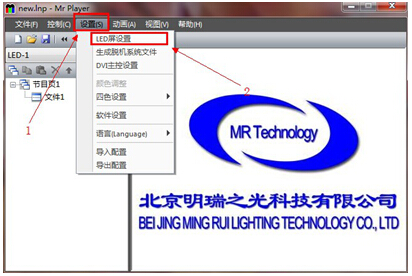

2.1 启动MR Player软件，点击“设置”进入“LED屏设置”界面！

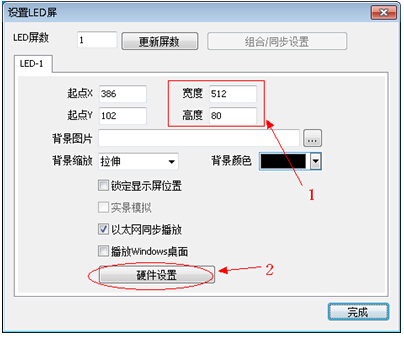

2.2 设置项目的宽度和高度（如果是异型项目以最大的宽度和高度为准），我们举例设置10台控制器，宽度512，高度80，然后进入“硬件设置“如下图！硬件设置的密码是大小写均可的“mr”

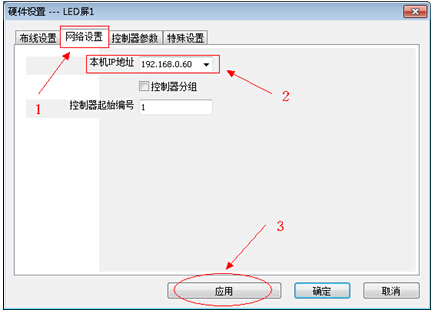

2.3 在“硬件设置”中选择“网络设置”选项，将“本机IP地址”通过单击右侧下三角，选择刚才已经设置好的192.168.0.60，然后点击应用。

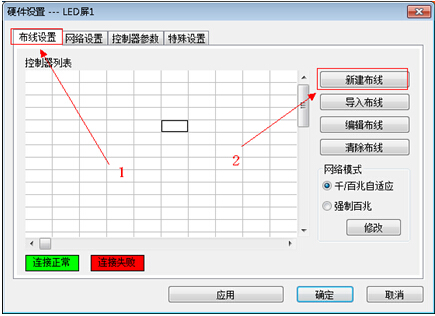

2.4点击“布线设置”选项，选择“新建布线”

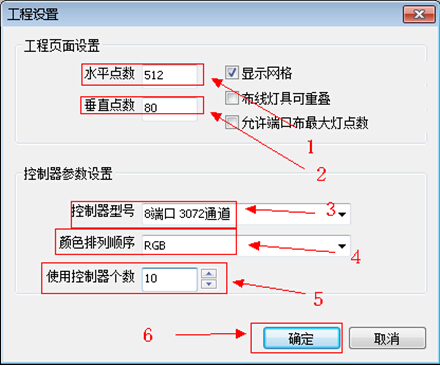

2.5在“工程设置”界面设置相应的参数，如本例想做每个口带512点，灯具颜色为RGB规则排布，使用10台控制器，设置好后点击“确认”如下：

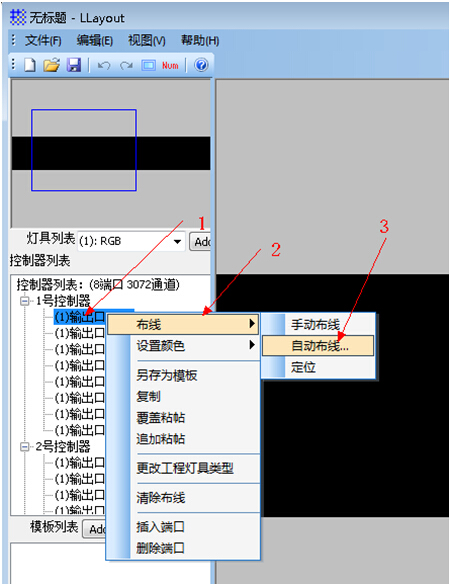

2.6进入LLayout布线模块后，在“控制器列表框”中依次点击，“1号控制器”----“输出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下：

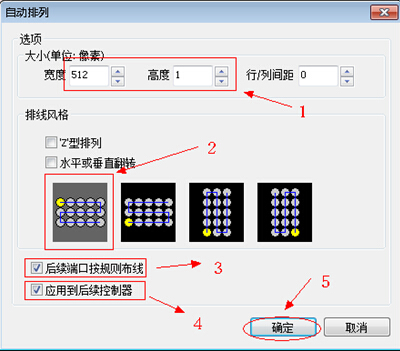

2.7进入“自动布线”界面后，依次设置端口“选项”的“宽度””高度”以及排线风格等选项，然后点击确认如下：

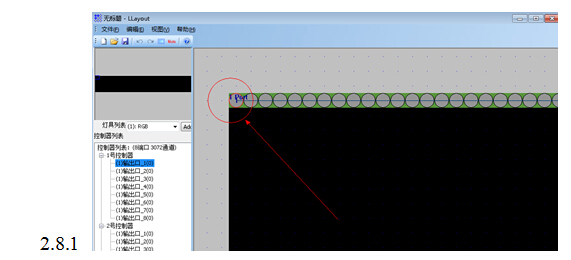

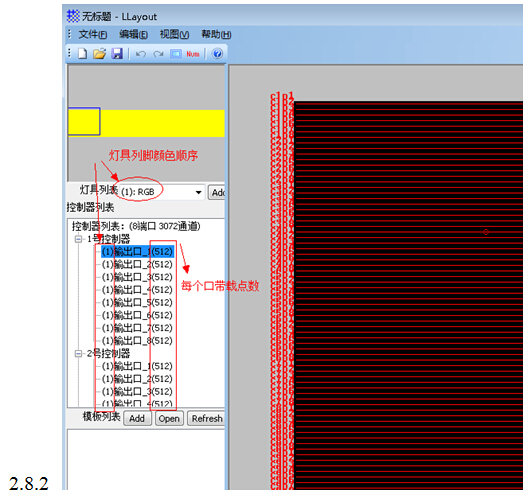

2.8经过4.6操作后，鼠标在LLayout软件中间黑色布线区域移动时，会有一个横向的灯串随着鼠标移动，这个时候通过移动鼠标和滚动鼠标滑轮（以鼠标为中心放大和缩小，也可以通过点击键盘的PgUp，PgDn放大缩小），然后在最左上角（坐标1,1）点击鼠标左键把灯串放下去，其他灯具灯具就会自动布线到布线区，然后注意看布线区和左侧的控制器列表，每个控制器每个口布上多少点都会显示出来：如下：

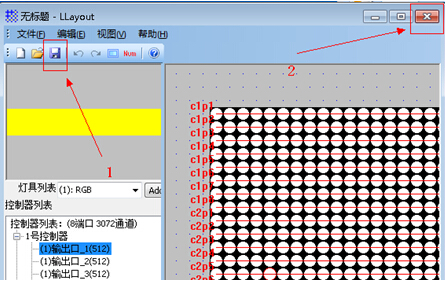

2.9检查以上设置无误后，点击“保存”按钮，随便选择一个位置（比如桌面）和填写一个文件名（比如512-80），保存即可，然后退出，如下：

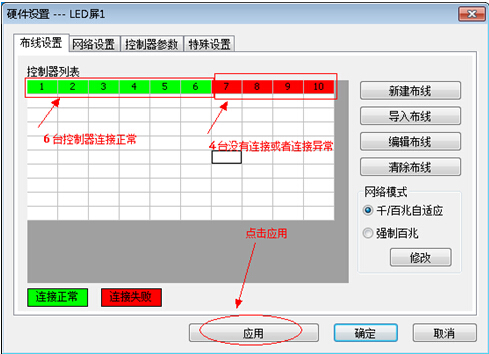

2.10退出布线模块后，就回到了“硬件设置”的“布线设置”卡片，如果连接了控制器控制器就显示绿色，如果没有连接控制器或者连接异常会显示红色，如本例中只是连接了6台控制器，然后点击“应用”

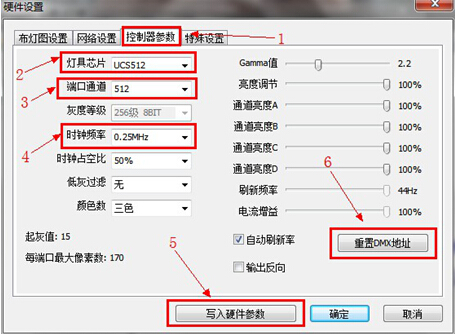

2.11选择“控制器参数”选项，选择UCS512/DMX512AP芯片，然后确认下面的参数：端口通道512带载最大点数为170点，1024通道带最大带载点数为340点，1536通道最大带载点数为512点，建议DMX芯片每端口最大带载点数不要超过512点，通道调节相对应的时钟频率也需调高，1024通道频率相应调到0.5Mhz，1536通道频率相应的调到0.66Mhz或者0.8Mhz。然后点击“写入硬件参数”，如下：

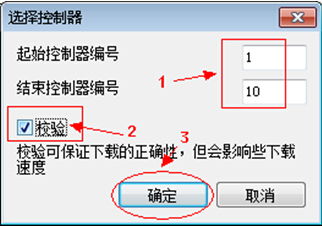

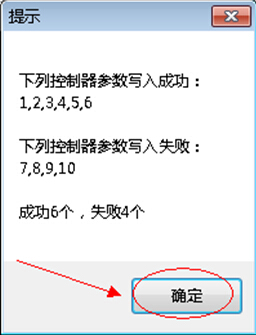

2.12在“选择控制器”界面，选择要写入参数的控制器，然后点击“确定”，最后提示哪些写入成功与失败，点击确定即可回到“控制器参数”界面，硬件设置完成！

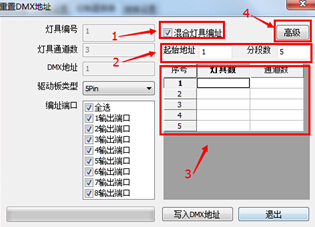

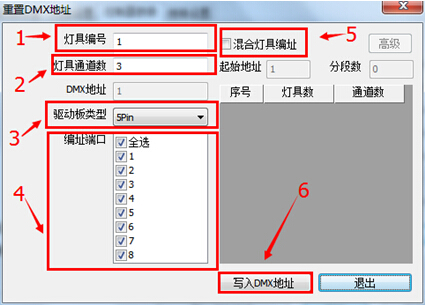

2.13写入硬件参数完成之后，回到“控制器参数”界面，点击“重置DMX地址”，弹出“重置DMX地址”界面，如下图！

①.灯具编号（编号1）：指将要写入的第一个灯的地址码，可以手动修改；
②.灯具通道数（编号2）：指灯具DMX芯片以及挂载的芯片总通道数；
③.驱动板类型（编号3）：指控制器输出端口驱动板的类型；
④.编址端口（编号4）：我们系统可以给指定某一个端口来写码，一般默认全选8个端口；
⑤.混合灯具编址（编号5）：指某一个端口或者全部端口里面有不同规格的灯具可以混合来编写
地址码，如某一个端口上有4段的灯具、8段的灯具以及其他段灯具混合连接来编写地址码；
⑤-1.勾选“混合灯具编址”之后，可修改灯具的“起始地址”以及“分段数”，端口带载灯具
混合分为几段，则修改几段，在下面的窗口内直接填写即可。

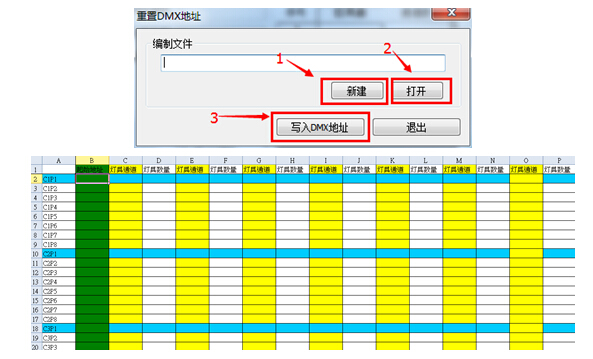

⑤-2.如果灯具太多，分段比较混乱，也可通过Excel表格导入，点击“高级”之后可“新建”
            一个表格样式，填写之后选择“打开”来导入。

2.14重置DMX参数设置好之后点“写入DMX地址”即可给灯具写入地址码，在提示的对话框中选择起始控制器编号和结束控制器编号，点击“确定”即可。

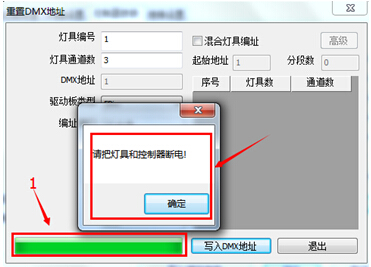

2.15当写码完成之后灯具会先变白再变蓝（UCS512)/灯具会变白(DMX512AP)，等灯具变色之后根据提示将灯具断电等待几秒钟之后重新上电即可。

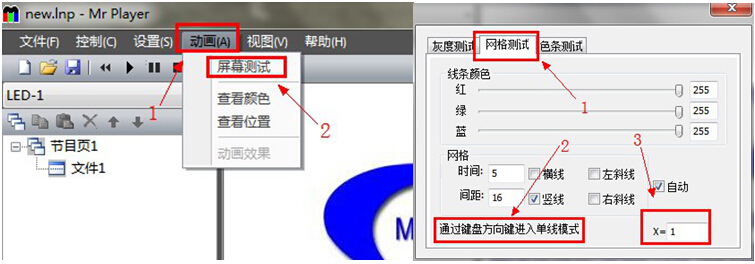

2.16用Mr Player软件测试地址码：按快捷键:tt或者关掉所有的设置界面，在软件主页面“动画”—“屏幕测试”中选择“网格测试”，按键盘上“上、下、左、右”方向键可测试地址码。如下图：

第五章注意事项
网线线序
568B:橙白 　橙 　绿白 　蓝 　蓝白  绿  棕白   棕
568A:绿白　 绿 　橙白　 蓝 　蓝白　橙　棕白 　棕
控制器和脱机主控以及交换机这三种设备相互间采用交叉网线较好，即一头为568B,另一头为568A。
以上任意设备和电脑间网线用直通线，即两头同为568B或568A，切勿自己定义直通线序。
灯具到控制器的线材及接法：
 1.控制器输出端口到灯具之间如果距离过远时，建议使用485专用线或超五类以上屏蔽网线连接，最佳接法为：
橙色—A；橙白—B；绿色—写址（ADRI/PO)；其他接GND（地）即可。
 2.每路信号的末尾即A和B间要加一个120R的终端电阻。
 3.切勿将缠绕在一起的两根线同时用来接信号，如橙和橙白同时接到A+或B-上。
