第一章 控制器功能简介
一、系统特点
1.采用高精度、免校正、数字化采集感光模块，使LED灯具亮度控制更加精准。
2.支持多种环境光控模式来实时调整LED灯具的亮度；如①：环境光线越强，灯具亮度越高；②：环境光线越强，灯具亮度越低。
3.可依据不同的需求选择不同精度的感光值范围。
4.支持脱机控制模式、联机控制模式以及同、异步一体控制模式。
5.LCD显示模块及时显示环境光控的参数及状态。
6.可通过遥控器来设置相关参数，简单方便。
7.光感模块可支持宽电压供电。
8.光感模块与控制器之间采用485通讯方式，若光感模块单独供电 ，可与控制器之间信号传输达到1000米。

第二章 控制器外观及尺寸参数

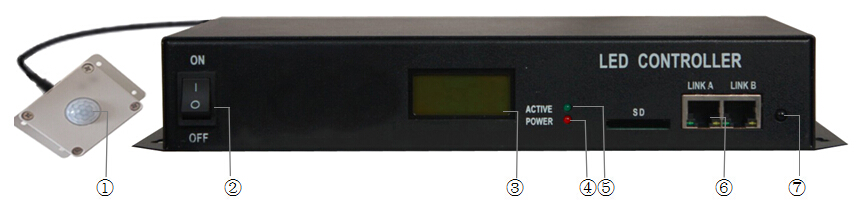

一、产品图片


①: 光感模块            ②: 电源开关          ③： LCD显示屏　        ④: 电源/通讯指示灯　
 ⑤：工作指示灯　        ⑥: 自适应网络接口    ⑦: 遥控器红外指示灯

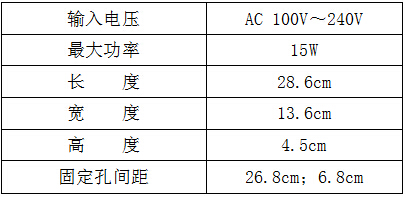

二、控制器基本参数表:

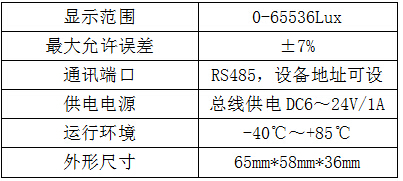

三、光感模块技术参数

三、遥控器面板外观及说明


第三章 显示屏显示及遥控器按键说明
一、MR-GK01开机后LCD主界面

                     ←亮度值指示
                                                                            ←亮度值显示（例00258LUX）

3种模式选择：
⑴、OFF：感光模块功能关闭
⑵、NO  UP:感光模块开启正向模式，此模式下灯具亮度会随着感光模块接收到的外部亮度值的增强而增强。
⑶、NO  DOWN:感光模块开启反向模式，此模式下灯具亮度会随着感光模块接收到的外部亮度值的增加而减弱。
在此界面可按“    、    ”对三种模式进行选择，选择OK之后按“    ”可保存退出设置，按“    ”为不保存退出设置。
2、再次按“    ”即可进入光感模块采光亮度范围值设定界面，如下图：

 二、MR-GK01遥控器设置参数
1、在MR-GK01主界面，按“    ”即可进入光感模式选择设置界面，如下图：

                                                                                 ←光感模式
                     ←光感模式选择



                     ←光感模式采光亮度范围初始值设定（例FR  00001)
                                                                               ←光感模块采光亮度范围结束值设定（例TO  00500）
在此界面可按“    、    ”进行数值位置的调节，在按“    、    ”或者数字键进行数值的设定，按“    ”即可保存退出设置，按“    ”为不保存退出设置。
3、再次按“    ”即可进入光感模块亮度值设置界面，如下图：

                                                                             ←光感模块亮度起始值设定
                     ←光感模块亮度结束值设定（注：结束值最大设定值为100）

在此界面可按“    、    ”进行数值位置的调节，在按“    、    ”或者数字键进行数值的设定，按“    ”即可保存退出设置，按“    ”为不保存退出设置。

第三章 控制器安装说明

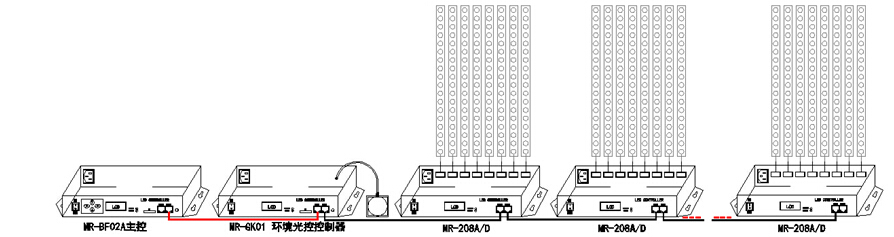

一、脱机模式
与主控、分控连接：

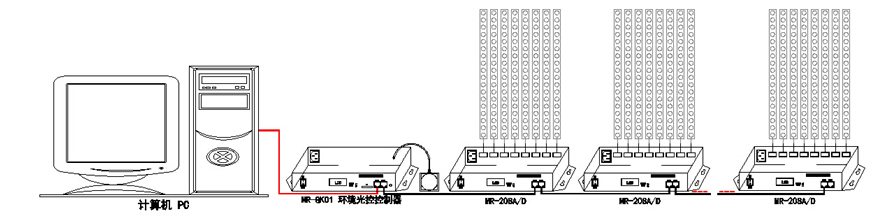

二、联机模式
与电脑、分控连接：

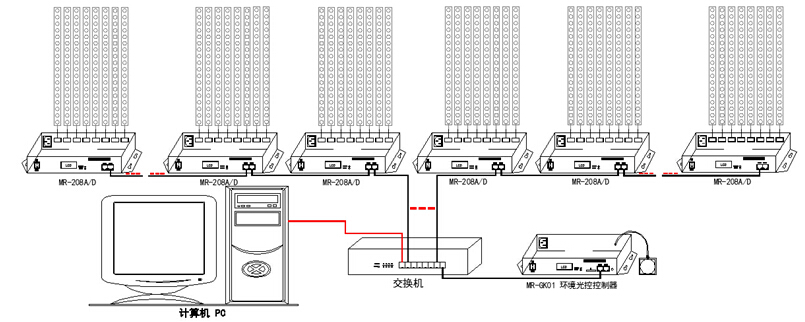

三、交换机机模式
与电脑、交换机、分控连接：


第四章　注意事项
网线线序
568B:橙白 　橙 　绿白 　蓝 　蓝白  绿  棕白   棕
568A:绿白　 绿 　橙白　 蓝 　蓝白　橙　棕白 　棕
控制器和脱机播放器以及交换机这三种设备相互间采用交叉网线较好，即一头为568B,另一头为568A。
以上任意设备和电脑间网线用直通线，即两头同为568B或568A，切勿自己定义线序。
