1使用标准网线（568B,568A直通线）连接pc网卡与明瑞控制器的网口（LINK A/B均可，自适应，建议A进B出，这样性能好！）
2设置电脑的固定ip地址：设置为192.168.0.xxx 或者192.168.1.xxx，只能是这两个号段！xxx为0---255任意，建议避免冲突第4段设置100以下！

3安装MRPlaye软件，在安装前关闭电脑上安装的所有防火墙！（比如瑞星，360，以及windows自带的防火墙），因为我们的系统可以侦测到系统的连接状态，系统会向电脑反馈数据，防火墙会认为是对电脑攻击进行屏蔽导致系统连接有误！
4LED屏参数以及硬件参数设置：

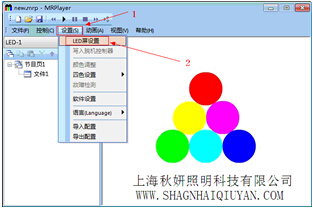

4.1启动MR Player软件，点击“设置”—“LED屏设置”,进入“设置LED屏”设置界面！

4.2设置屏体的宽度和高度（实际项目的宽度和高度，如果是异型屏幕以的宽度和高度为准），我们举例设置10台控制器，宽度512，高度80，然后进入“硬件设置“如下图！硬件设置的密码是大小写均可的“mr”

4.3在“硬件设置”中选择“网络设置”卡片，将“本机IP地址”通过单击右侧下三角，选择刚才已经设置好的192.168.0.60，然后点击应用。

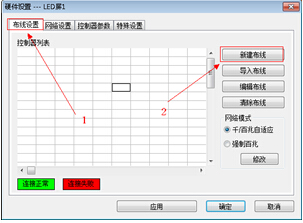

4.4点击“布线设置”卡片，选择“新建布线”

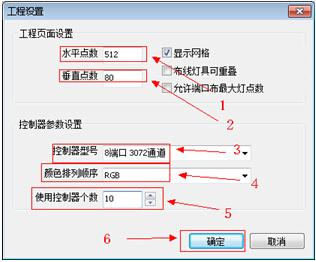

4.5在“工程设置”界面设置相应的参数，如本例想做每个口带512点，灯具颜色为RGB规则排布，使用10台控制器，设置好后点击“确认”如下：

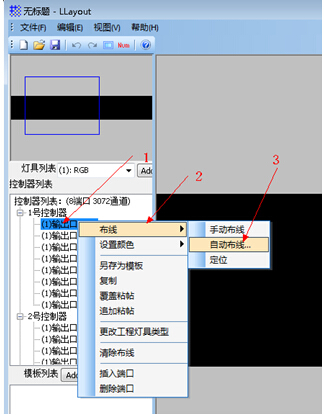

4.6进入LLayout布线模块后，在“控制器列表框”中依次点击，“1号控制器”----“输出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下：

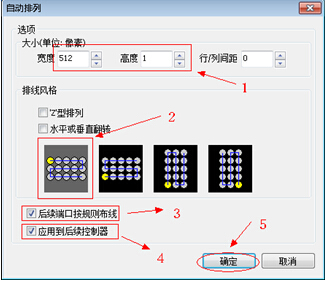

4.7进入“自动排列”界面后，依次设置端口“选项”的“宽度””高度”以及排线风格等选项，然后点击确认如下：

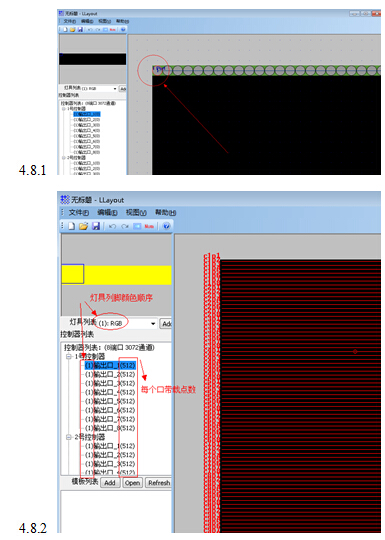

4.8经过4.6操作后，鼠标在LLayout软件中间黑色布线区域移动时，会有一个横向的灯串随着鼠标移动，这个时候通过移动鼠标和滚动鼠标滑轮（以鼠标为中心放大和缩小，也可以通过点击键盘的PgUp，PgDn放大缩小），然后在左上角（坐标1,1）点击鼠标左键把灯串放下去，其他灯具灯具就会自动布线到布线区，然后注意看布线区和左侧的控制器列表，每个控制器每个口布上多少点都会显示出来：如下：

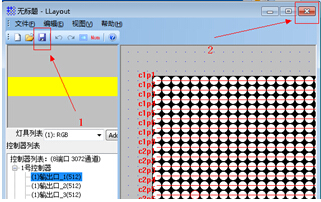

4.9检查以上设置无误后，点击“保存”按钮，随便选择一个位置（比如桌面）和填写一个文件名（比如512-80），保存即可，然后退出，如下：

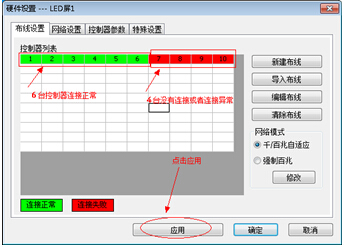

4.10退出布线模块后，就回到了“硬件设置”的“布线设置”卡片，如果连接了控制器控制器就显示绿色，如果没有连接控制器或者连接异常会显示红色，如本例中只是连接了6台控制器，然后点击“应用”

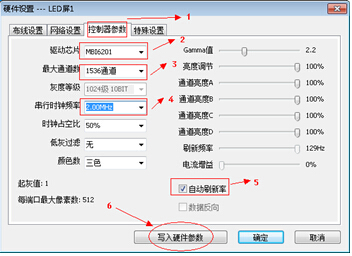

4.11选择“控制器参数”卡片，选择贵司灯具对应的芯片等然后点击“写入硬件参数”，如下：

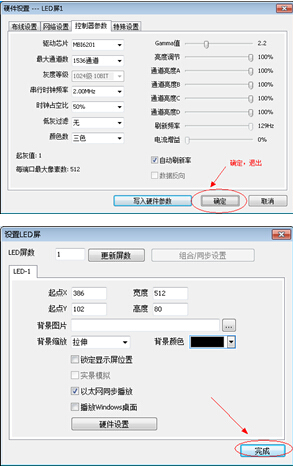

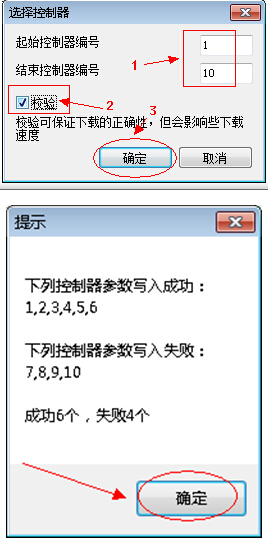

4.12在“选择控制器”界面，选择要升级的控制器，根据自己的情况选择是否带校验，然后点击“确定”，之后提示哪些升级成功与失败，点击确定即可回到“控制器参数”界面，再点击“确定”退出“硬件设置”界面，硬件设置完成！

4.13回到“设置LED屏”界面，点击“完成”退出控制器设置回到“设置LED屏”界面，再点击“完成”退出，回到主界面。

4.14通过以上设置后，可以点击主界面“动画”----“屏幕测试”---灰度测试，或者网格测试进行测试了，在测试的时候可以通过手动点击键盘的方向键来手动控制，也可以通过以下2项中的操作，实现视频以及flash等文件的播放！
5播放文件设置：

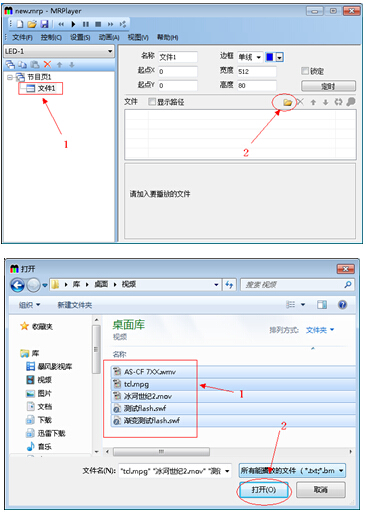

5.1点击左侧的“节目页1”---“文件1”后，在右侧添加需要播放的文件，如下：

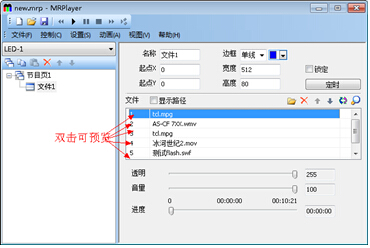

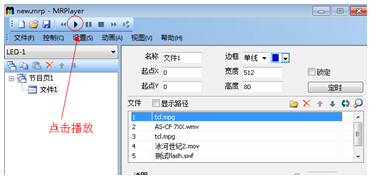

5.2点击“播放”按钮进行视频播放，即可！

6注：
6.1为了实现远程控制，多屏自由组合等使用，配置文件和播放文件是单独保存的：
6.1.1配置文件如本文1项中介绍的，导出和导入方法在“设置”菜单中的“导出配置”，“导入配置”中实现！

6.1.2播放文件保存在菜单中“文件”中的，“打开”，“保存”，“另存为”选择实现！

6.2固件升级：本节内容是出现新加芯片等特别应用才会涉及，您可以在需要升级时再看本章节
6.2.1在4.10界面（也就是已经逐次进行了控制器连接---ip地址设置---pc软件屏宽高设置---网络设置---布线设置等4.9之前步骤的操作）确认需要升级固件的控制器已经连接正常（绿色）

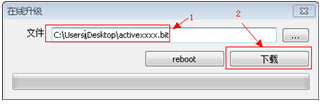

6.2.2在上图界面盲打“update”---不含“”就会出现如下界面，点击右侧…按钮，选择准备升级的文件，如下图：

6.2.3点击上图“下载”，出现如下界面，依次设置升级控制器起止编号，勾选是否校验后（建议校验，但是速度略慢一点），然后点击确定!

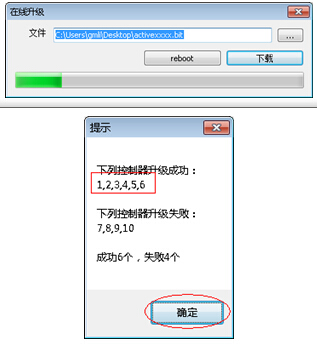

6.2.4出现升级滚动条，滚动结束后会有升级报告，确认需要升级的控制器固件已经升级成功，点击确认退出即可

6.3在使用过程中，一个级联链中不可以千兆，百兆控制器混合使用！否则会出现显示异常问题
6.4如果通过以上操作还不能完成对灯具的控制，或者有那些功能您不知道如何实现，请与我们技术人员联系！
