控制器功能简介
一、系统特点
1.脱机可支持15万点，较大满足客户项目的需求；
2.系统支持自动，定时，节日预设效果播放；
3.控制器带按键和外配遥控器，可实现节目片段选择、整体亮度调整、白平衡调整、播放速度调整等；
4.支持脱机一键固定、分控ID编号，方便现场运用；
5.支持交换机并联方案：减少系统级联链长度提高稳定性；
6.支持双路备份，一个控制器坏或者网线断显示不受影响；
7.三基色独立亮度控制，使准确调整白平衡更加简单；
1．支持四色灯具：节能，色彩；
8.采用以太网接口和UDP网络协议传输稳定，传输距离100米；
9.LCD显示模块及时显示控制器参数及状态；
10.SD卡存储，控制器可支持32G，可预设99个节目文件；
11.支持多台脱机主控远程在线下载、更新脱机节目；
12.内置动画测试程序，方便客户在项目中调试和应用；
13.可支持不同类型灯具以及不同协议灯具混用，兼容性强。
二、设计理念
1.系统信号双向冗余：稳定性翻倍；
2.四色设计：节能，色彩；
3.同异步一体控制：联机优先，无联机信号自动切换脱机效果，实现视频源备份；
4.大型自主开发设计视频编辑、播放和布线设计软件：适应性更强，支持语言更多，开放度更高，使用于国内外各种异型屏、多屏、楼宇屏、像素灯屏等复杂应用；
5.支持主流32位、64位操作系统： windows 2000、 windows XP、 windows 7、windows 8等；
三、扩展性
1.可安装目前所有Windows操作系统及支持各国语言；
2.播放软件留有充足接口以便和其他通用协议兼容，并支持客户个性化设计需求；

  控制器外观及尺寸
一、产品图片
MR-BF02B正面图：

MR-BF02B背面图：

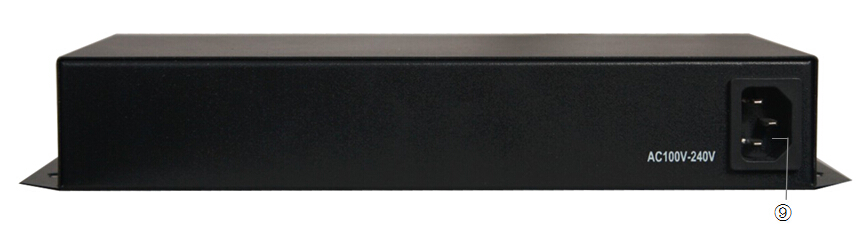

①: 电源开关　　　     ②: 按键             ③： LCD显示屏　        ④: 电源/通讯指示灯　　
⑤：工作指示灯　       ⑥: SD卡槽           ⑦: 自适应网络接口      ⑧: 遥控器红外指示灯
⑨：电源接口

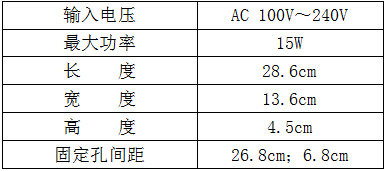

二、控制器基本参数表:

三、遥控器面板外观及说明

四、控制器按键面板外观及说明


第三章脱机文件制作及定时播放设置
一、脱机文件制作方式
1安装Mr Player软件，比如：MP_XXXX.exe
2LED屏参数以及布线设置：
2.1启动MR Player软件，点击“设置”，进入“LED屏设置”界面！


2.2设置项目的宽度和高度（如果是异型项目以的宽度和高度为准），我们举例设置10台控制器，宽度512，高度80，然后进入“硬件设置“如下图！硬件设置的密码是大小写均可的“mr”

2.3点击“布线设置”选项，选择“新建布线”

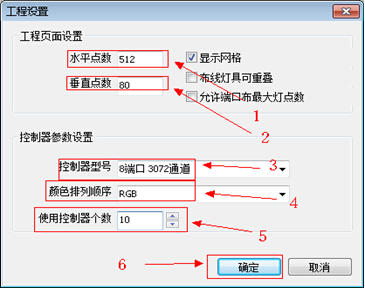

2.4在“工程设置”界面设置相应的参数，如本例想做每个口带512点，灯具颜色为RGB规则排布，使用10台控制器，设置好后点击“确认”如下：

2.5进入LLayout布线模块后，在“控制器列表框”中依次点击，“1号控制器”----“输出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下：

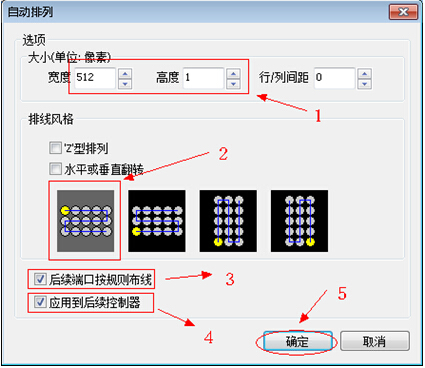

2.6进入“自动布线”界面后，依次设置端口“选项”的“宽度””高度”以及排线风格等选项，然后
    点击确认如下：

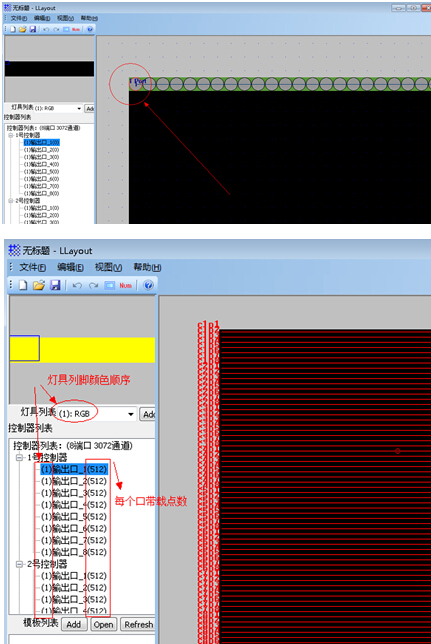

2.7经过2.6操作后，鼠标在LLayout软件中间黑色布线区域移动时，会有一个横向的灯串随着鼠标移动，这个时候通过移动鼠标和滚动鼠标滑轮（以鼠标为中心放大和缩小，也可以通过点击键盘的PgUp，PgDn放大缩小，按住鼠标右键可以移动布线区域），然后在左上角（坐标1,1）点击鼠标左键把灯串放下去，其他灯具灯具就会自动布线到布线区，然后注意看布线区和左侧的控制器列表，每个控制器每个口布上多少点都会显示出来：如下：

2.8检查以上设置无误后，点击“保存”按钮，然后退出，如下：

2.9退出布线模块后，就回到了“硬件设置”的“布线设置”卡片，然后关闭“硬件设置”界面即可。
        点击左侧的“节目页1”---“文件1”后，在右侧添加需要播放的文件，双击添加的文件可预览。

2.10在“设置”中选择“生成脱机系统文件”，在弹出的录制窗口中，方式选择“脱机文件02”，选择保存脱机文件的路径后点“生成”。生成文件为“OFF00*.arm”格式的文件，将该文件复制到SD插到主控上即可工作。（注意：保存脱机文件的同一个存放目录下不能有两个相同名称的文件，所以录制之前，将该目录下的其他文件删除或者保存到其他地方，使用SD卡之前规定要格式为FAT32格式，初次使用主控请将主控时间设置为当前时间。）


二、多片段脱机文件定时播放设置方法

在Mr Player软件中创建布线文件并导入素材，将节目页的时间触发调整为实际要求，其中包括指定日期、星期及时间，需注意勾选“触发后立即播放”。如上图所示：
第四章 显示屏显示及遥控器按键说明
一、MR-BF02B开机后LCD主界面


                                     ←产品型号

                                     ←当前播放的节目片段序号

二、MR-BF02A遥控器设置参数

1、在MR-BF02A主界面，按“         ”即可进入片段选择设置界面，如下图：

                                   ←目录

                                                      ←循环播放（当显示数字时为所选择片段编号）

在此界面即可按“    、   ”可调整循环模式，调至数字模式时，可按“    、   ”进行节目序号调节，再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

2、再次按“    ”即可进入播放速度的选择界面，如下图：

                                                     ←播放速度

                           ←每秒播放的帧数

在此界面即可按“         、    ”对播放速度进行设置，再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

3、再次按“       ”即可日期及时间设置界面，如下图所示

                                                                  ←年

                                               ←月一日

                                             ←时间

                                                                  ←时—分—秒

在此界面即可按“    、   ”选择调整位置，按“    、   ”或者之间按数字键调整其相应数值；再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

4、再次按“    ”即可进入亮度调整的设置界面，如下图所示：
                 ←亮度     ←亮度百分比                           　　　　　　　　　　　
在此界面即可按“        ”对亮度进行设置，再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

5、再次按“    ”即可进入在线下载脱机节目模式选择界面，如下图所示：

                ←A四色通道
                     　　　　　　　　　　　←亮度百分比                           　　　　　　　　　　　
在此界面可按“    、   ”可调整下载模式的开、关，此模式开启之后，主控A网口接电脑，B网口需接分控，确认模式之后按“    ”可完成开、关模式的选择

6、再次按“    ”即可进入分控ID编号的固定设置界面，如下图所示：

                  ←B通道亮度
                                                                              ←亮度百分比
在此界面即可按“    、    ”可调整修改的编号位置，再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

7、再次按“    ”即可进入分控ID编号的设置界面，如下图所示：
                     　　　　　　　　　　　　　           ←C通道亮度
                                                                                                                                             ←亮度百分比
在此界面按“     ”对亮度进行设置,再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

9、再次按“    ”即可进入固定分控ID编号界面，如下图：

                     ←ID编号
                                          ←固定的编号
在此界面即可按“    、    ”可调整修改的编号位置，可按“    、    ”或者数字键修改编号，前面的编号指起始控制器的编号，后面的编号指结束的控制器，编号修改好之后按“     ”则可固定分控的ID编号。

10、再次按“    ”即可分控固定ID编号界面，如下图：
                      ←ID编号
                                            ←
在此界面即可按“     ”则可所有连接在主控上的分控ID编号。

三、MR-BF02A自检设置
1、在MR-BF02B主界面，按“    ”即可进入自检播放界面，如下图：

注、自检过程中，依次按“    ”即可切换多个自检模式。

四、关于WAIT播放模式的设置方法
MR-BF02B脱机播放器在上电后即进入多片段的循环播放或单一播放某片段。但需要MR- BF02脱机播放器上电后不播放任何片段，通过遥控器来选择播放片段。这样的播放模式即为WAIT模式。
    MR-BF02B上电后，按“菜单键”进入片段选择界面，多次按“    ”键直到选择INDEX=WAIT，如下图所示：

←WAIT模式

五、控制器按键设置参数：
1、在MR-BF02B主界面，按“     ”即可进入片段选择设置界面，如下图：


在此界面即可按“     、    ”进行节目序号以及循环模式的调节，按“     ”即可保存退出设置。

2、再次按“     ”即可进入播放速度的选择界面，如下图：

                     ←播放速度
                                           ←每秒播放的帧数
在此界面即可按“    、    ”对播放速度进行设置，按“     ”即可保存退出设置。

3、再次按“     ”即可进入播放速度的选择界面，如下图：


在此界面即可按“    、    ”对播放速度进行设置，按“     ”即可保存退出设置。

4、再次按“     ”即可进入播放速度的选择界面，如下图：


在此界面即可按“    、    ”对播放速度进行设置，按“     ”即可保存退出设置。
5、再次按“     ”即可进入播放速度的选择界面，如下图：


在此界面即可按“    、    ”对播放速度进行设置，按“     ”即可保存退出设置。
6、再次按“     ”即可进入播放速度的选择界面，如下图：


在此界面即可按“    、    ”对播放速度进行设置，按“     ”即可保存退出设置。
7、再次按“     ”即可进入播放速度的选择界面，如下图：


在此界面即可按“    、    ”对播放速度进行设置，按“     ”即可保存退出设置。

8、再次按“     ”即可分控固定ID编号界面，如下图：

在此界面即可按“     ”则可所有连接在主控上的分控ID编号。

五、播放时的遥控器操作：
   1.关机
    在MR-BF02B播放界面按“     ”键可关闭主控播放，LCD显示屏上显示“NO PLAY”，灯具变黑；如想继续播放，则再按一下“     ”即可。
   2.暂停播放
在MR-BF02B播放界面按“    ”键可暂停主控播放，LCD显示屏上显示“PAUSE”，灯具颜色停留在停止前播放的那一帧颜色；如想继续播放，则再按一下“    ”即可。
   3.调节节目片段
     MR-BF02B主控播放某一片段时，可通过按键“    、    ”或者遥控器的“     、    ”和数字键来调节播放的片段。
   4.查看主控当前时间
     在MR-BF02B主控播放界面按“    ”可在LCD显示屏上显示设置的当前主控时间，继续按“    ”则可回到播放界面。




第四章　注意事项
网线线序
568B:橙白 　橙 　绿白 　蓝 　蓝白  绿  棕白   棕
568A:绿白　 绿 　橙白　 蓝 　蓝白　橙　棕白 　棕
控制器和脱机播放器以及交换机这三种设备相互间采用交叉网线较好，即一头为568B,另一头为568A。

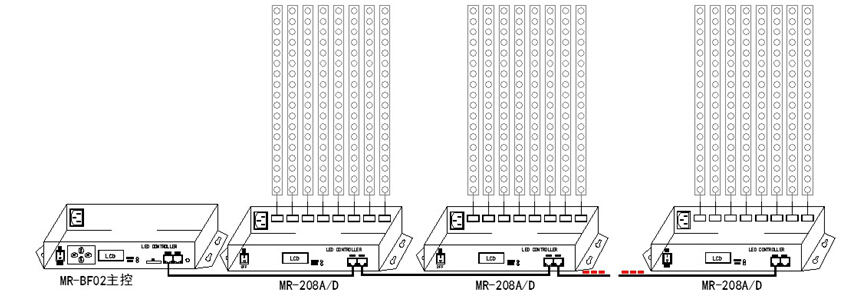

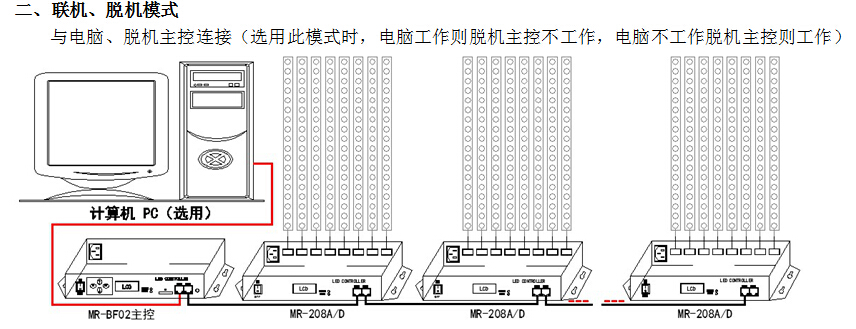

以上任意设备和电脑间网线用直通线，即两头同为568B或568A，切勿自己定义线序。
