QY -XQ-5302-46 LED点光源是一款设计精巧，铝合金外壳使灯具散热性能，灯点间距可定制,可以随意的排列与组合成各种形状，灯与灯之间通迅采全并联型的DMX512传输方式，使其单灯状态，不影响其它灯具工作。500米以内不须任何中继且能可靠性极强的并联传输。
全彩加用其配套型智能控制系统，可产生渐变、跳变、追逐，扫描，显示动漫图文及视频等效果，并可实现异步和同步控制
灯具采用全灌封胶设计，性能优越。同时其还具有安装便洁、美观、可靠的特点。
专业光学设计，混光细腻均匀且亮度高
支持Art-net/DMX512控制系统
此款泛光灯是一种可以向四面八方均匀照射的点光源。主要用于建筑物轮廓、立交桥、纪念碑、立柱、花坛等场所的装饰照明。


结构性功能：特别的结构有利于外壳上水流的排出，新型的硅胶，能保证灯具的密封性，确保不进水及灰尘。
防雷
设计中采用针对感应的雷击及静电（ESD）的防护元器件，器件性能符合IEC61000-4（LEVE14）的检测标准，突波电流（peak  current）高可达3000A（8/20us）.
系统及调光解码器
调光解码器与LED灯具整合成一体化设计
A：减少了外部控制系统接线及解码器的问题，使LED控制系统安装成本低。
B：节省安装成本 ，系统安装调试方便快速，保证了LED控制系统信号的稳定传输质量。
C：信号线路简单，采用DMX+高压载波方案传输，避免了传统的差分485及TTL5V电平的长距离信号传输的衰减。真正实现了并联控制，单灯损坏不影响其它灯具的信号接收。传输距离可以超过300M（其中至少170个大功率灯具）不需任何中继，可以实现稳定传输。
结构
A：一体化散热结构设计，比一般结构设计增加散热面积80%，保证LED发光效率及使用寿命，灯具结构设计中增加了气流散热通道。
B：密封圈采用进口耐老化的硅橡胶材料。
全彩变化
1670万种RGB真彩色实现同步，追逐，流水，视频图案等变化。
电气参数
输入电压： DC24V  DC12V
消耗功率：8W
电气等级：I类
光学参数
光源：5050贴片
单颗LED功率：或1-2W大功率
单颗亮度；5050大于15LM以上
灯珠数量：4PCS（5050）
发光颜色：RGB全彩  单色（正白，中性白，暖白，红，绿，兰）
灰度等级：256X256X256
光源寿命：>30000小时
颜色范围：1677万种
光束角度：120°
控制参数
LED驱动方式：恒压
控制方式：QY-DMX512自动编码控制系统或Art-net/DMX控制系统
控制系统：SD8000/SD9000 (主控器）+ QY-1024B千兆交换机） + DR2046（分控器）+ DMX灯具解码：可接收DMX信号，可以支持控制台点动到灯具中设定的每个通道。
外形参数
外壳：防火耐温塑胶料.注塑成形
面罩材质：进口拜尔抗UV  PC料
尺寸(mm)：69MM(D)X40MM(H)
角度：垂直方向120º
净重（Kg）：
毛重（Kg）：
其它
工作温度：-25℃～50℃
储存温度：-40℃～70℃
湿度范围：0～90%
使用环境：户外IP66
光输出特性全角

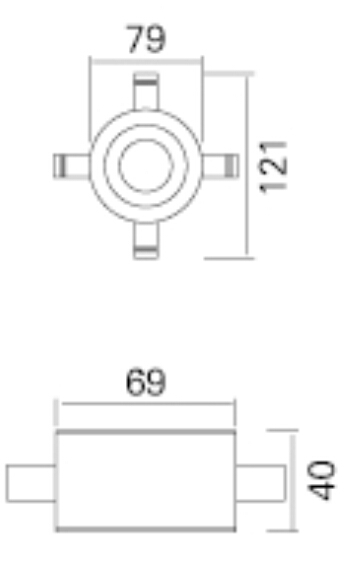

灯具尺寸简图

系统图单色

系统图彩色
